Pwen teknik kle nan zouti GMT otomobil bòdi

Termoplastik GMT vè fib mat-ranfòse konpoze, ak avantaj eksepsyonèl yo nan lejè, rezistans enpak, ak resiklaj, yo te lajman aplike nan gwo konpozan estriktirèl pou machin enèji nouvo, tankou plak pwotèj batri, pwoteksyon anba kas, ak modil devan-. Kontrèman ak pwosesis tradisyonèl thermoset SMC konpresyon bòdi, GMT bòdi anplwaye yon wout pwosesis ki enplike ekstèn prechofaj nan materyèl la fèy ak refwadisman mwazi pou fòme, ki enpoze kondisyon espesyal sou frigidité zouti, sistèm kontwòl tanperati, estrikti taye, ak konpatibilite automatisation. Papye sa a konsantre sou gwo konpozan otomobil GMT epi li prezante konsepsyon estriktirèl zouti bòdi tèrmoplastik, pwen kle nan kontwòl tanperati, pwoblèm komen, ak solisyon optimize pwosesis korespondan.



I. Estrikti an jeneral nan aparèy travay la (gwo pati otomobil)



1. Kofraj ankadreman kò

Materyèl: P20 / 718H fè di asye ak HRC 30 - 36 dite. Ankadreman epè ak zo kòt ranfòsman dèyè pou kenbe tèt ak presyon ki wo 10 - 20 MPa epi anpeche gwo -mwazi gwosè defòme akòz presyon.

Sifas kavite mwazi poli ak Ra 0.8 - 1.6 μm; ang bouyon an se 3 degre - 5 degre pou anpeche sifas grate pandan demouling nan gwo pati; broch gid presizyon ak chemiz manch gid + broch pwezante kontwole espas sa a fèmen ak siprime flash.

Rebò taye: Estrikti rebò taye vètikal extensible, dirèk taye andedan mwazi an, diminye pwosesis taye ki vin apre a ak kontwole epesè flash la.

· Sistèm ekspilsyon: ekspilsyon milti-pwen synchrone, anpeche deformation pandan ekspilsyon gwo -pati gwosè; ka entegre ak tiyo echapman vakyòm pou amelyore kalite sifas yo.



2. Sistèm jesyon tèmik [Nwayo zouti GMT]

Diferans prensipal ant GMT ak SMC: mwazi SMC yo kontinyèlman chofe; GMT travay enstalasyon yo se sitou pou refwadisman.

1. Seksyon gwo -koule gwo twou san fon-sikwi dlo refwadisman (esansyèl pou gwo pati)

Pou gwo moso plis pase yon mèt nan gwosè, diferans ki genyen pousantaj refwadisman nan epesè miray diferan ak pozisyon kòt ka fasil lakòz estrès rezidyèl ak deformation deformation; lè l sèvi avèk kontwòl tanperati endepandan patisyon, zòn kle yo ka fè pou fè refwadisman konfòm, reyalize dissipation chalè balanse, epi asire estabilite dimansyon.

1. Chofaj oksilyè lokal yo: Tib chofaj elektrik yo ka configuré nan zòn enstalasyon pati entegre ak zòn kòt epè pou evite refwadisman twò bonè ak mank materyèl.

Tanperati travay mwazi: 60 - 90 degre; Prechofaj deyò fou a materyèl fèy: 170 - 190 degre, entèdi sevè 230 degre, pou anpeche degradasyon nan matris la PP.

3. Otomatik koòdone adaptasyon

· Rezève koòdone manyen materyèl pou men mekanik ak blòk limit pozisyon pwezante;

· Sikwi entegre lwil oliv ak kous lè; konpatib ak tonnage pou laprès idwolik: 1600 - 4000t gwo laprès idwolik.





II. Karakteristik kle nan konpozan tipik otomobil GMT ak zouti





Pati GMT	Pwen kle nan konsepsyon rad travay

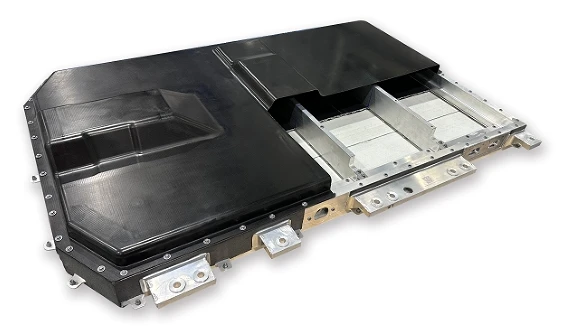

Pak batri kouvèti pwoteksyon	Gwo -plak plat plat + dans ranfòsman zo kòt; zòn refwadisman; ankadreman mwazi segondè frigidité; protrusion miltip pou enstalasyon; nan -koupe mwazi
Plak gad anba kas machin	Segondè rapò aspè, miray mens; kontwole deformation; echapman vakyòm; bride ki ba
Bracket modil devan-fen	Plizyè pati entegre; konkavite konplèks ak konvèks; kontwole koule materyèl, pwoteje fib kont taye twòp
gwo bout bwa anti-kolizyon	Epè-konpozan estriktirèl; Retansyon presyon ase; Refwadisman balanse pou asire pèfòmans enpak



III. Diferans kle ant zouti GMT ak zouti SMC





pwojè	Thermoplastik GMT zouti	Thermosetting SMC zouti
Prensip bòdi	Materyèl fèy la prechofe deyò fou a, ak mwazi an refwadi ak solidifye (chanjman faz fizik)	Mwazi a ap chofe kontinyèlman, epi résine a sibi geri chimik ak kwa -linking.
sistèm kontwòl tanperati	Sitou lè l sèvi avèk refwadisman zòn	Chofaj kontinyèl (lwil cho / chofaj elektrik)
sik bòdi	45-90 s	3-6 min
resiklaj materyèl	Konpozan yo ka kraze epi itilize ankò.	ki pa resikle
Risk echèk	Fatig sik frèt ak cho, bloke wout navigab, mete kwen lam	Kowozyon oksidasyon wo -tanperati



IV. Echèk komen nan zouti GMT gwo -echèl ak mezi pou evite konsepsyon



Deformation pati, devyasyon dimansyon:Kòz la rasin se refwadisman inegal; solisyon: divize refwadisman, chanèl dlo ki gen fòm, optimize diferans epesè miray la, alokasyon rezonab pou kontraksyon.

Twoub nan koule fib ak fòs lokal ensifizan:Limitasyon nan plasman matyè premyè; Kontwòl segman nan vitès fèmen mwazi yo anpeche fib yo te grav lave lwen ak deplase.

Twòp vole kwen:Amelyore frigidité ankadreman mwazi an; amelyore presizyon nan pozisyon nan kolòn gid yo; optimize espas sa a nan lam taye yo

.Kwen byen file rapidman mete desann:Lokal trempe redi nan kwen an koupe.

Deformation demoli:Fè plizyè ekstrizyon synchrone epi mete yon ang bouyon apwopriye pou mwazi an.





V. Ranpli GMT Moulaj Pwosesis Flow

Koupe nan materyèl fèy GMT → Prechofaj nan fou lè cho nan 170 - 190 degre → Otomatik men byen vit manje materyèl la nan kavite nan materyo → Fèmen rapid nan laprès la idwolik → Segondè -presyon kenbe (10 - 20 MPa) → Refwadisman ak mete andedan mwazi an → Entèn taye ak taye → Synchrone nan sik la pwochen ak antre nan pwochen sikilasyon an → Removal.
