Mwazi piki pou panèl enstriman otomobil

Dach nan yon machin, kòm yon eleman debaz nan enteryè machin nan, dirèkteman detèmine kalite ayestetik machin nan, presizyon asanble, ak eksperyans itilizatè. Mwazi piki a pou tablodbò otomobil se yon pyès kle nan ekipman pou reyalize gwo -echèl, segondè-pwodiksyon an mas dashboards. Sa ki anba la a se yon analiz detaye sistematik ak pwofesyonèl bay paJiutai Mwazipou ou.



Dach nan yon machin, kòm yon eleman debaz nan enteryè machin nan, dirèkteman detèmine kalite ayestetik machin nan, presizyon asanble, ak eksperyans itilizatè. Mwazi piki a pou tablodbò otomobil se yon pyès kle nan ekipman pou reyalize gwo -echèl, segondè-pwodiksyon an mas dashboards. Sa ki anba la a se yon analiz detaye sistematik ak pwofesyonèl bay paJiutai Mwazipou ou.





I. Karakteristik mwazi

Mwazi nan piki pou tablodbò otomobil, enfliyanse pa karakteristik pwòp pwodwi a, montre karakteristik debaz teknik nan"gwo-echèl, konplèks, ak gwo-presizyon", espesyalman manifeste jan sa a:

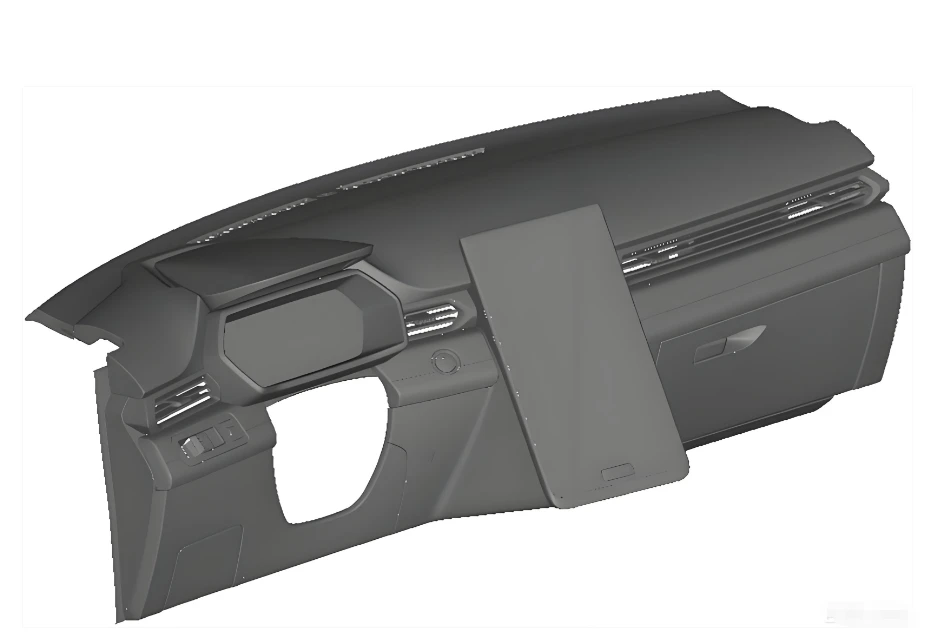

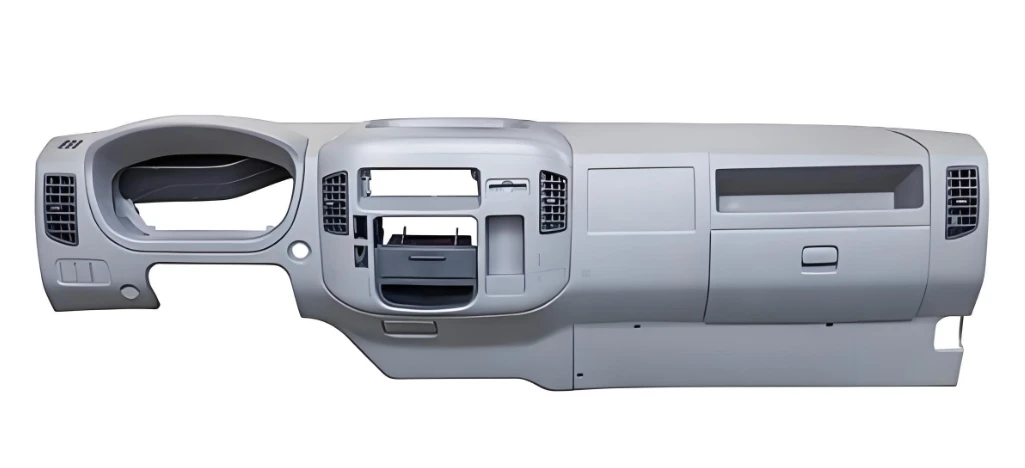

1. Gwo-karakteristik estriktirèl yo enpòtan anpil:Dach la se yon gwo pati enteryè plastik nan yon machin. Dimansyon ekstèn konvansyonèl yo ka rive jwenn plis pase 1300mm × 500mm × 450mm, ak mwazi ki koresponn lan se tou yon mwazi piki gwo, ki gen gwo dimansyon ekstèn ak gwo pwa an jeneral. Pandan pwodiksyon, li bezwen matche ak yon gwo machin bòdi piki. Konsepsyon estriktirèl an jeneral nan mwazi an dwe konplètman satisfè kondisyon yo rèd ak fòs nan gwo -echèl ekipman yo anpeche deformation mwazi pandan pwosesis la bòdi.



2. Estrikti kavite a konplèks ak egzak:Sifas tablodbò a bezwen entegre plizyè estrikti fonksyonèl tankou pozisyon enstalasyon priz lè, fant kat ekspozisyon, rekreyasyon bouton, ak ekipay fil nan twou, e gen anpil estrikti iregilye lateral konkav ak konvèks, ki mennen nan yon chemen koule long ak gwo rezistans koule nan fonn nan kavite a. Sa a poze kondisyon trè wo pou presizyon nan fòme, fini sifas ak konsepsyon sistèm echapman nan kavite a.



3. Adapte ak kondisyon aparans strik:Kòm tablodbò a se yon pati enteryè vizib nwayo nan veyikil la, sifas li souvan bezwen trete ak teksti tankou grenn kwi ak fini ma. Se poutèt sa, kavite mwazi an bezwen tise byen teksti ansanm. An menm tan an, pou anpeche domaj nan teksti sifas la pandan demolding, pant demolding la (anjeneral pi gwo pase oswa egal a 5 degre) dwe estrikteman kontwole asire konsistans nan aparans nan mas-pwodwi pwodwi yo.



4. Kondisyon operasyon estabilite segondè:Nan senaryo pwodiksyon an mas endistriyalize, mwazi yo bezwen kenbe tèt ak gwo -konpak ouvèti ak fèmen frekans yo. Se poutèt sa, kondisyon strik yo enpoze sou endikatè tankou gid ak presizyon pwezante, ak rezistans nan mete nan eleman kle. Li nesesè pou asire alontèm ki estab operasyon mwazi yo atravè mezi tankou ranfòse konsepsyon estriktirèl ak chwazi materyèl ki reziste -, pou garanti efikasite pwodiksyon ak to kalifikasyon pwodwi.





II. Pwen konsepsyon kle

Konsepsyon mwazi an ta dwe konplè konsidere twa objektif debaz yo nan fòme bon jan kalite, efikasite pwodiksyon, ak lavi sèvis. Pwen kle konsepsyon yo se jan sa a:



1. Gate System Design

Sistèm pòtay cho kourè yo ta dwe priyorite, epi yo rekòmande estrikti entegral kourè cho a. Estrikti sa a gen avantaj enpòtan tankou enstalasyon pratik ak demonte, pri fabrikasyon kontwole, epi pa gen okenn risk pou flit materyèl fonn. Lè konsepsyon, gwosè ak espesifikasyon tablodbò a ak karakteristik koule fonn yo ta dwe konbine syantifikman mete kantite ak distribisyon pòtay yo. Anjeneral, yo adopte yon metòd piki milti-pwen pou asire ranpli inifòm nan kavite a pa fonn lan epi efektivman diminye defo ki fòme tankou liy soude ak mak kontraksyon.



2. Nwayo Side-rale Estrikti Design

Pou estrikti bò konkav-konvèks tablodbò a (tankou twou bò, patwon, elatriye), mekanis rale-nan bò kote yo ta dwe fèt jisteman. Solisyon endistri komen yo enkli konbinezon an nan koulis enkline ak sous dlo, ak konbinezon an nan broch bese ak koulis. Pandan pwosesis konsepsyon, nwayo a-rale konjesyon serebral la ak fòs kondwi yo ta dwe kalkile avèk presizyon pou asire nwayo lis ak ki estab-tire aksyon, repozisyon egzak ak serye, epi evite entèferans ak lòt estrikti mwazi pou asire lis demolding nan pwodwi a.



3. Konsepsyon sistèm refwadisman

Yo adopte yon plan konsepsyon "gri-tankou kwa-refwadisman". Mwazi an k ap deplase anjeneral gen 12-15 kanal dlo refwadisman dwat ak sikui refwadisman dlo byen, pandan y ap mwazi an fiks gen 20-25 sikui refwadisman. Chanèl dlo yo nan mwazi yo deplase ak fiks yo ranje nan yon modèl kwa yo fòme yon rezo refwadisman inifòm ki kouvri tout zòn nan. Konsepsyon sa a asire pousantaj refwadisman ki konsistan nan tout zòn nan tablodbò a, efektivman evite pwoblèm tankou deformation ak kontraksyon konsistan ki te koze pa refwadisman inegal, ak diminye sik la fòme amelyore efikasite pwodiksyon an.



4. Gid ak Pozisyon Sistèm Design

Yo adopte yon gid konbine ak estrikti pwezante nan broch gid kare ak broch pwezante sifas separe. Broch gid kare gen avantaj ki genyen nan gwo presizyon gid ak gwo kapasite chaj-pote. Konbine ak broch pwezante sifas separe, yo ka fòme yon garanti pozisyon doub, efektivman evite pwoblèm tankou konpanse ak aliyman pandan ouvèti mwazi ak fèmti, asire presizyon nan fèmen kavite, ak kidonk amelyore konsistans nan dimansyon nan pwodwi a.



5. Konsepsyon sistèm vantilasyon

Akòz gwo volim nan kavite tablodbò a ak chemen an ranpli long fonn, gaz gen chans rive nan rete nan kavite a pandan pwosesis la fòme. Se poutèt sa, renur vantilasyon yo ta dwe jisteman mete nan zòn kle yo kote fizyon an dènye ranpli (tankou kwen ak rasin yo nan zo kòt). Lajè vantilasyon yo ta dwe kontwole nan 0.02-0.05mm, ak pwofondè a pa ta dwe depase 0.1mm asire egzeyat la lis nan gaz nan kavite a epi evite fòme domaj tankou bul, boule, ak mank materyèl.





III. Materyèl mwazi

Seleksyon an nan materyèl mwazi yo ta dwe konplè balanse rezistans nan mete, pèfòmans polisaj, fòs estriktirèl ak kontwòl pri. Kritè seleksyon pou materyèl pati debaz yo jan sa a:



1.Kavite ak nwayo:Preferans, sèvi ak pre-aye mwazi plastik ki fè tèt di toujou ak gwo dite ak bon pwopriyete polisaj, tankou 718H, NK80, P20H, elatriye. Dite yo ka rive HRC30-40. Sa a pa sèlman satisfè kondisyon yo pou trete tèkstur amann nan kavite a, men tou li gen ekselan rezistans mete, asire ke lavi sa a ki sèvis mwazi pi gran pase oswa egal a 500,000 sik mwazi. Pou mwazi panèl enstriman machin-wo fen, asye mwazi asye pur ak pi bon rezistans korozyon ak pèfòmans polisaj (tankou S136H) ka chwazi plis amelyore kalite sifas pwodwi a.



2. Modèl-pati kalite:Modèl debaz tankou modèl fiks ak modèl mobil ta dwe prensipalman itilize asye mwazi pre-di tankou P20 ak 718 pou asire ase frigidité ak fòs, anpeche deformation estriktirèl nan mwazi yo pandan operasyon souvan ouvèti ak fèmen; kolòn gid ak chemiz manch gid yo ta dwe fèt an asye estriktirèl alyaj tankou 20CrMnTi. Apre tretman karburize ak trempe, rezistans mete yo ak presizyon gide yo ka amelyore anpil.



3. Pati nan mekanis ejector a:Pati yo k ap deplase tankou koulis ki enkline ak broch koube yo ta dwe fèt nan frèt -ki te travay asye ak gwo fòs ak rezistans mete, tankou Cr12MoV, SKD11, elatriye. Apre tretman trempe ak tanperaman, dite yo ka rive HRC55-60, asire estabilite alontèm nan aksyon rezistans ak mete rezistans nan mete.





IV. Pwosesis bòdi

Pwosesis bòdi piki pou panno enstriman otomobil yo baze sou prensip debaz yo nan "segondè - kontwòl paramèt presizyon ak pwodiksyon an mas ki estab". Enfòmasyon sou pwosesis ki gen rapò yo rezime nan tablo sa a:



kalite atizanal	deskripsyon detaye
Nwayo kontwòl paramèt pwosesis	1. Paramèt Tanperati: ① Tanperati barik (pou materyèl PP: 180-220 degre; pou materyèl ABS: 220-260 degre), tanperati a nan chak seksyon bezwen yo dwe jisteman ajiste selon karakteristik sa yo nan matyè premyè yo asire plastifikasyon inifòm nan fonn lan; ② Tanperati mwazi: 40-80 degre, tanperati a kenbe ki estab atravè yon sistèm refwadisman tanperati konstan pou fè pou evite kontraksyon inegal nan pwodwi a akòz fluctuations tanperati;
	2. Paramèt presyon: ① Presyon piki: 80 - 120 MPa. Li adopte yon mòd aplikasyon presyon segmenté, lè l sèvi avèk yon règleman presyon gradyan diminye risk pou yo fonn enpak sou kavite mwazi an, asire bòdi ki estab; ② Kenbe presyon: Mete nan 50 - 70% nan presyon piki a, asire ase segondè ranpli kavite mwazi an epi redwi mak kontraksyon pwodwi yo.
	3. Paramèt vitès: seri vitès piki a se 30 - 80 mm/s. Yo adopte yon estrateji kontwòl vitès diferansye - pou zòn estriktirèl konplèks (tankou twou ak kwen), yo itilize yon vitès ki ba -ranpli 30 - 50 mm/s pou asire bòdi konplè; pou zòn regilye yo, yo itilize yon gwo-ranpli vitès 50 - 80 mm/s pou amelyore efikasite pwodiksyon an.
	4. Paramèt tan: ① Kenbe tan presyon: 5 - 15 segonn, ajiste dinamik selon epesè pwodwi a pou asire bon jan ekspilsyon; ② Tan refwadisman: 10 - 25 segonn, ak kritè debaz la se ke pwodwi a konplètman geri epi pa gen okenn deformation apre demoulding.
Pwosesis bòdi	Matyè premyè siye ak pre-tretman → Chofaj barik ak plastifikasyon → Piki ranpli kavite mwazi an → Kenbe presyon ak retraksyon pou ranpli → Refwadisman ak solidifikasyon → Demoulage → Aksyon ekspilsyon nwayo bò → Ekspilsyon pwodwi → Enspeksyon nan pati ki retire → Preparasyon pou fèmen mwazi pou pwochen bòdi a (Pou pwodwi segondè-pou tretman anplis, ka ajoute tretman sifas tankou flite ak pwosesis flite)
Pwosesis Difikilte ak Solisyon	1. Long chemen koule fonn gen tandans lakòz mak soude: Sa a ka amelyore pa optimize pozisyon ak kantite pòtay la, modere ogmante tanperati barik la, ak jisteman kontwole vitès piki a, elatriye. 2. Teksti sifas gen tandans fè domaj: Fè egzateman kontwole vitès demolding la, optimize layout mekanis ekspilsyon an, asire distribisyon inifòm fòs ekspilsyon an, epi evite konsantrasyon estrès lokal ki lakòz domaj nan teksti an.



V. Senaryo aplikasyon yo

Mwazi piki panèl enstriman otomobil yo lajman ki itilize nan pwosesis pwodiksyon an mas nan panno enstriman pou plizyè machin pasaje yo ak machin komèsyal yo. Yo kouvri tout kalite machin ki gen ladan machin gaz ak machin enèji nouvo (pi elektrik, ibrid). Karakteristik espesifik aplikasyon yo se jan sa a:



1. Konpatibilite konplè modèl machin:Dapre egzijans espesifik estrikti tablodbò diferan modèl machin yo, yo ka fèt estrikti mwazi Customized pou adapte yo ak pwodiksyon divès kalite machin tankou machin kontra enfòmèl ant, SUV, MPV, ak kamyon lou-. Pou egzanp, pou gwo -sifas koube estrikti tablodbò a nan modèl SUV ak pozisyon enstalasyon entegre pou ekran LCD plen nan machin enèji nouvo, konpatibilite egzak ka reyalize.



2. Adaptasyon Entegrasyon Fonksyon:Nan liy ak tandans nan entèlijans otomobil, mwazi an ka ansanm entegre zòn fonksyonèl tankou plas la kat pou ekleraj anbyen, pozisyon enstalasyon an pou modil chaje san fil, ak estrikti nan fiksasyon Capteur, reyalize "yon sèl mwazi fòme, entegre entegrasyon", siyifikativman diminye pwosesis asanble ki vin apre yo ak amelyore efikasite pwodiksyon ak presizyon asanble.



3. Balanse gwo-fin ak ba- demand:Pou machin liksye, mwazi yo ka reyalize gwo -fòmasyon teksti presizyon ak estrikti jwenti san pwoblèm, asire teksti aparans ak presizyon asanble pwodwi yo. Pou machin mas-mache yo, lè yo optimize estrikti mwazi an ak senplifye pwosedi pwosesis yo, yo ka reyalize pwodiksyon pri ki ba ak gwo-volim pou satisfè demann mache a gwo-echèl.



4. endistri ekstansyon aplikasyon:Apre sèten mwazi sibi ajisteman estriktirèl vize, yo ka pwolonje pou itilize nan eleman enteryè otomobil tankou konsole sant la ak bwat depo chèz pasaje yo, ki estriktirèl menm jan ak tablodbò a. Sa a amelyore adaptabilite mwazi an ak diminye depans pwodiksyon antrepriz la.



An konklizyon, konsepsyon ak pwodiksyon moule piki panèl enstriman otomobil bezwen konsidere konplè karakteristik estrikti pwodwi yo, kondisyon materyèl matyè premyè, paramèt pwosesis bòdi, ak senaryo aplikasyon mache. Atravè konsepsyon estriktirèl egzak, seleksyon materyèl syantifik, ak kontwòl pwosesis strik, panèl enstriman an ka reyalize gwo presizyon ak pwodiksyon pakèt ki estab, konplètman satisfè estanda kalite strik ak demand mache endistri otomobil la pou eleman enteryè.
